Тема: rx 580 nitro 8gb

привет подскажите такая проблема rx 580 nitro 8gb при включении горит только индикатор saphhire вентиляторы не крутятся и карта не определяется напряжения все есть короткого по плате нету что может быть??? Карта новая китайка....
Помогите!!!



https://ibb.co/ePVShU
https://ibb.co/coxwbp

2

Re: rx 580 nitro 8gb

Для начала предохранители все прозвони это 1

3

Re: rx 580 nitro 8gb

Предохранители все живы!!!!

4

Re: rx 580 nitro 8gb

Первый раз вижу такие предохранители на саппфирах. Такие встречал только на Palit и Gainward. На всех Sapphire серии RX обычно с позолоченными контактами керамические ставились
https://www.ixbt.com/video4/images/pola … -front.jpg
Вот такие.
На всякий случай уточню еще раз

Предохранители все живы!!!!

Все три предохранителя целые?
Если да, тогда надо произвести замеры напряжений на выводах пяти выводных логических элементов. НА сколько я помню на это видеокарте их две штуки. Один находится прямо над ШИМ питания GPU второй с обратной стороны текстолита.
Вот даташит на него https://assets.nexperia.com/documents/d … VC1G08.pdf

5 (27.09.2018 12:22:17 отредактировано hellspot)

Re: rx 580 nitro 8gb

Это китайская карта.....


https://ibb.co/dqtexU
https://ibb.co/ngjV49
https://ibb.co/ni3OP9


посмотри правильно указал эти элементы которые надо замерить напряжение!!!


Кототый находиться над шимом GPU 3.3V есть на 5 ноге 3,3 на 1 ноге B 3,3V на 2 ноге A 0V

6

Re: rx 580 nitro 8gb

https://ibb.co/dqtexU - здесь правильно указанная микросхема
https://ibb.co/ni3OP9 - здесь не те. у этих транзисторов шесть выводов, нужно найти так где такой же корпус но пять выводов. Хотя если это китайская карта то может она как-то по другому сделана, тогда нужно фото в хорошем разрешении, я попробую найти и отметить ее.

Кототый находиться над шимом GPU 3.3V есть

Там 3.3 на всех выводах кроме одного (земляного) должно быть. Потому и нужны замеры на всех выводах. Или хотя бы на четвертом выводе, который Y на даташите обозначен, если все правильно, то на нем должно быть 3.3В

7 (27.09.2018 13:31:42 отредактировано hellspot)

Re: rx 580 nitro 8gb

Такой второй с обратной стороны текстолита есть!!  он тоже 3.3 должен быть везде??? кроме GND vcc,b,a есть 3,3v  а Y 0v подскажите куда дальше копать с прозвонкой???

https://ibb.co/bG5n1p
https://ibb.co/nODUE9

или сам элемент не исправен этот???

8

Re: rx 580 nitro 8gb

кроме GND vcc,b,a есть 3,3v  а Y 0v

Если я правильно понял, то везде есть 3.3В  кроме GND и Y ?
Какое сопротивление между землей и выходом Y?

9

Re: rx 580 nitro 8gb

в итоге как есть логический  элемент который находиться выше GPU    b,vcc 3.3v   a,y 0v   сопротивление между землей и Y не звониться!!!!

2 логический элемент который находиться с другой стороны платы b,a,vcc 3.3v  y 0v  сопротивление между землей и Y не звониться!!!!



что дальше делать???

10

Re: rx 580 nitro 8gb

что дальше делать???

Сделайте пожалуйста, как человек в этой теме: https://service-core.com.ua/forum/topic … lpida.html
Сложно разобрать где и какие напряжения у вас есть.

Вот так на пример. https://ibb.co/i1AKZz
Потому как вчитываться и пытаться понять что за микросхема

который находиться выше GPU

тяжело.

11

Re: rx 580 nitro 8gb

https://ibb.co/bNRSZ9
https://ibb.co/isBi7U

как то так....

12

Re: rx 580 nitro 8gb

Теперь понятно. На видеокарте КЗ на выходе (Y) логического сигнала данных микросхем. Нужно с помощью лабораторного блока питания найти из-за чего там короткое замыкание (найти что греется)

13

Re: rx 580 nitro 8gb

Простите за мой французкий не 0 ОМ а Разрыв или бесконечность!!! кз нету.....

14

Re: rx 580 nitro 8gb

Простите за мой французкий не 0 ОМ а Разрыв или бесконечность!!! кз нету.....

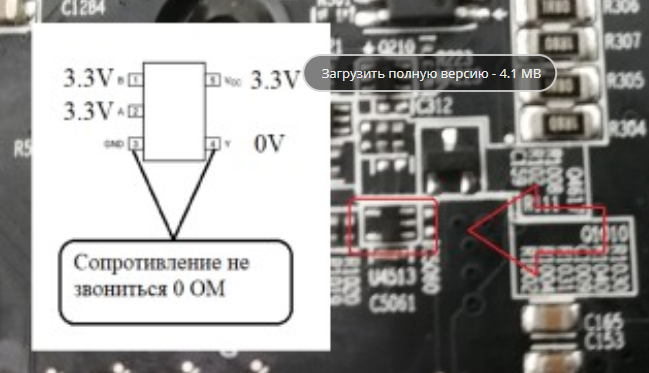

https://service-core.com.ua/forum/uploads/images/16/54117e6b4c213a5f7972cb4b894f5c87.png
Что-то я не понимаю. Получается что вывод GND у вас не звонится с землей?
Это и есть земля, если он в обрыве с общей землей, то нужно искать где обрыв.

15 (27.09.2018 16:13:03 отредактировано Re3Ver)

Re: rx 580 nitro 8gb

Прошу прощения за то, что влезаю. С землей там все в порядке, Y -> GND мегаомы. Товарищ в руки тестер взял первый раз в жизни.

16

Re: rx 580 nitro 8gb

Re3Ver пишет:

Прошу прощения за то, что влезаю. С землей там все в порядке, Y -> GND мегаомы. Товарищ в руки тестер взял первый раз в жизни.



ДА ДА именно так!!! спасибо!!!

17

Re: rx 580 nitro 8gb

ДА ДА именно так!!! спасибо!!!

Тогда, для работы U4513, которая на этой картинке
https://service-core.com.ua/forum/uploa … 4f5c87.png
есть все условия, но она не работает. Надо ее заменить.

18

Re: rx 580 nitro 8gb

заменю отпишусь... Спасибо огромное за помощь!

19

Re: rx 580 nitro 8gb

Господа, огромное спасибо за помощь, завели две видеокарты! hellspot просит указать кошелек для выражения более ощутимого "спасиба" в виде ETC.

20

Re: rx 580 nitro 8gb

Re3Ver пишет:

Господа, огромное спасибо за помощь, завели две видеокарты! hellspot просит указать кошелек для выражения более ощутимого "спасиба" в виде ETC.


Присоеденяюсь к моему партнеру!!! ОГРОМНОЕ СПАСИБА!!!!! Вы просто ЛУЧШИЕ в своем деле!!!! номер кошелька дайте)))) УДАЧИ ВАМ во ВСЕМ!!!!

21

Re: rx 580 nitro 8gb

0xa370bfbc6834a2760bc5ac0e28ee19a30829b917 - но это совсем не обязательно. Были рады помочь

22

Re: rx 580 nitro 8gb

Спасибо еще раз ПАРНИ!! за помощь!!! на чай с плюшками  кинул вам Шейкель!! )))

23

Re: rx 580 nitro 8gb

Спасибо еще раз ПАРНИ!! за помощь!!! на чай с плюшками  кинул вам Шейкель!! )))
И Вам спасибо!

24

Re: rx 580 nitro 8gb

Приветствую! Подскажите куда копать, карта такая же похоже. 580 Нитро+
Изначально просто не грузится комп с ней, не подает признаков жизни, чип холодый. Проверил предохранители и коротыши на землю, вроде все ок.  Благодаря обсуждениям здесь докопался, что 5В линейник выдавал 3.5, заменил - появилось питание ГПУ, чип греется. Но картинки так и нет.

На выше обсуждаемых логических элементах U4513 и U1000  на входах В висит 3.1 и 3.3В соответственно, а на А - ноль.  Для правильной работы, я так понимаю, должны быть обе единицы и на выходе соответственно тоже.

Не нашел схемы на карту чтобы проверить все напряжения, возможно что то после линейника 3.3 погибло и за собой его забрало.

25

Re: rx 580 nitro 8gb

datwhy1122 пишет:

Приветствую! Подскажите куда копать, карта такая же похоже. 580 Нитро+
Изначально просто не грузится комп с ней, не подает признаков жизни, чип холодый. Проверил предохранители и коротыши на землю, вроде все ок.  Благодаря обсуждениям здесь докопался, что 5В линейник выдавал 3.5, заменил - появилось питание ГПУ, чип греется. Но картинки так и нет.

На выше обсуждаемых логических элементах U4513 и U1000  на входах В висит 3.1 и 3.3В соответственно, а на А - ноль.  Для правильной работы, я так понимаю, должны быть обе единицы и на выходе соответственно тоже.

Не нашел схемы на карту чтобы проверить все напряжения, возможно что то после линейника 3.3 погибло и за собой его забрало.

Хм, второй сигнал идет от pci слота, переткнул карту и  логичкеские сигналы появились. Карта завелась после переключения на второй биос
