1 (20.10.2018 18:51:25 отредактировано sheva361)

Тема: lenovo g50-70.(aclu1/aclu2 a271 rev1)

Добрый вечер. Помогите советом ноут lenovo g50-70.(aclu1/aclu2 a271 rev1) в сц сказали микротрещины в плате. При включении мигает подсветка нет изо. При вскрытии обнаружил отгоревшие ноги на коннектор lcd. Снял коннектор картина следующая. Из схемы понял что эти 2ноги +ledvdd. Вот только не могу понять откуда они не пенька не дорог не увидел. В схемах не силен. Фото прилагаю. Заранее спасибо

https://preview.ibb.co/e7cwbL/1-SQc-A3t6-Ym-U.jpg         https://preview.ibb.co/dLEbbL/cw-A9lela-TUk.jpg

2

Re: lenovo g50-70.(aclu1/aclu2 a271 rev1)

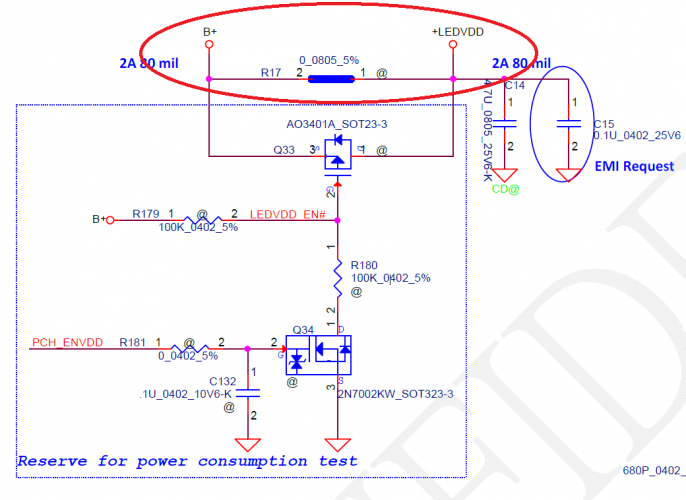

К сожалению нет сейчас такой платы под рукой что бы точно ответить. Но судя по схеме и расположению элементов из фотографий, это действительно LEDVDD контакты которых оторваны. Скорее всего, продолжение этой цепи надо искать с обратной стороны текстолита прямо под разъемом матрицы. По схеме это тот же  B+ (то есть практически это питание от внешнего блока 20В).
https://service-core.com.ua/forum/uploads/images/2/6ec169a993d1fb895de1316bc0f48bda.png
Можно в целях проверки пробросить B+ на проводах прямо к матрице, минуя поврежденный разъем и шлейф. Скорее всего на этом ремонт не ограничестся, но нужно действовать постепенно smile исключая проблемы по очереди.
