Была принята нерабочая видеокарта Zotac GTX 1060 3GB с дефектом не определяется.
Данный ремонт был не простым  в плане диагностики, т.к. очевидной проблемы выявить не удалось.

1) Первым делом был проведен визуальный осмотр на предмет сбитых или выгоревших элементов. Осмотр результатов не дал, все элементы были визуально целыми и на своих местах.

2) Следующий этап это замеры сопротивление по основным цепям питания видеокарты - здесь так же каких-либо отклонений от нормы замечено не было.

3) Видеокарта была вставлена в тестовый стенд, где проводились измерения напряжений на видеокарте.
12В - основное питание видеокарты, 3.3В, 1.5В - питание видео памяти, 0.9В на графический процессор, 1.0В питание шины PCI-E и 1.8В на микросхеме BIOS - все в норме.
Генерация на кварцевом резонаторе (кварц) так же в норме. Логический элемент собирающий сигналы powergood - работает и выдает необходимый сигнал для работы видеокарты.
Но BIOS видеокарты не опрашивается и карта в системе не определяется, материнская плата подает звуковой сигнал об отсутствии видеокарты. Прошивка BIOS, даже принудительно, программным методом невозможна.
Совокупность всех этих факторов стала поводом сделать вывод о неисправности, именно, графического процессора видеокарты.

4) Подготовка к ремонту видеокарты

5) Демонтаж неисправного чипа. Процедуру необходимо провести максимально аккуратно, т.к. на 100% я не могу быть уверенным, что чип неисправен, и если GPU окажется рабочим, его нельзя перегреть, что бы можно было его использовать для ремонта другой видеокарты.

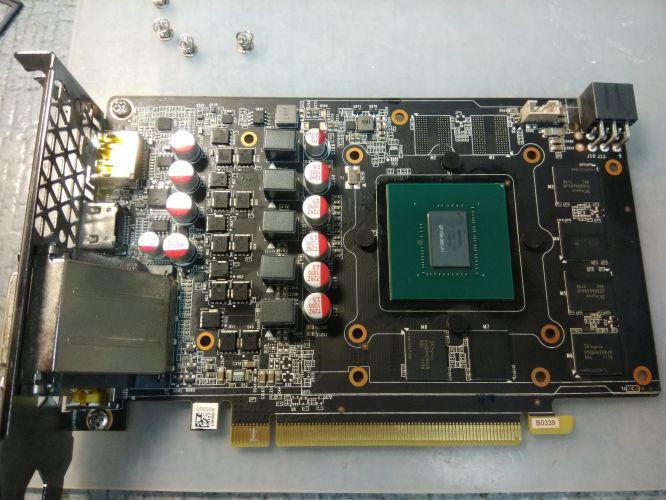

6) Новый процессор GP-106-300-A1 впаян. К стати, GP-106-300-A1 и GP-106-400-A1 не взаимозаменяемы.

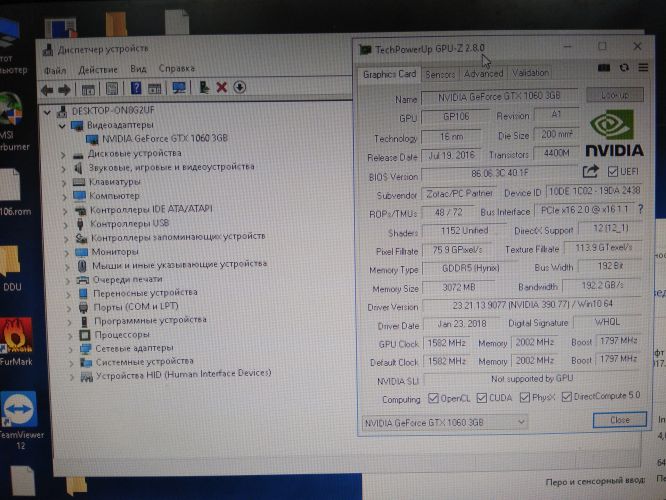

7) Видеокарта дала изображение, стали драйвера и прошла тесты. Только теперь можно с уверенностью сказать, что старый чип был неисправен.

Бывают и такие ремонты, где диагностировать проблему в графическом процессоре не получается с помощью приборов, так же задача усложняется тем, что к видеокартам крайне мало схем и документации, но имея определенный опыт в ремонтах можно исключить многие многое, что могло бы быть причиной такого поведения видеокарты и прийти к верному методу ремонта.
